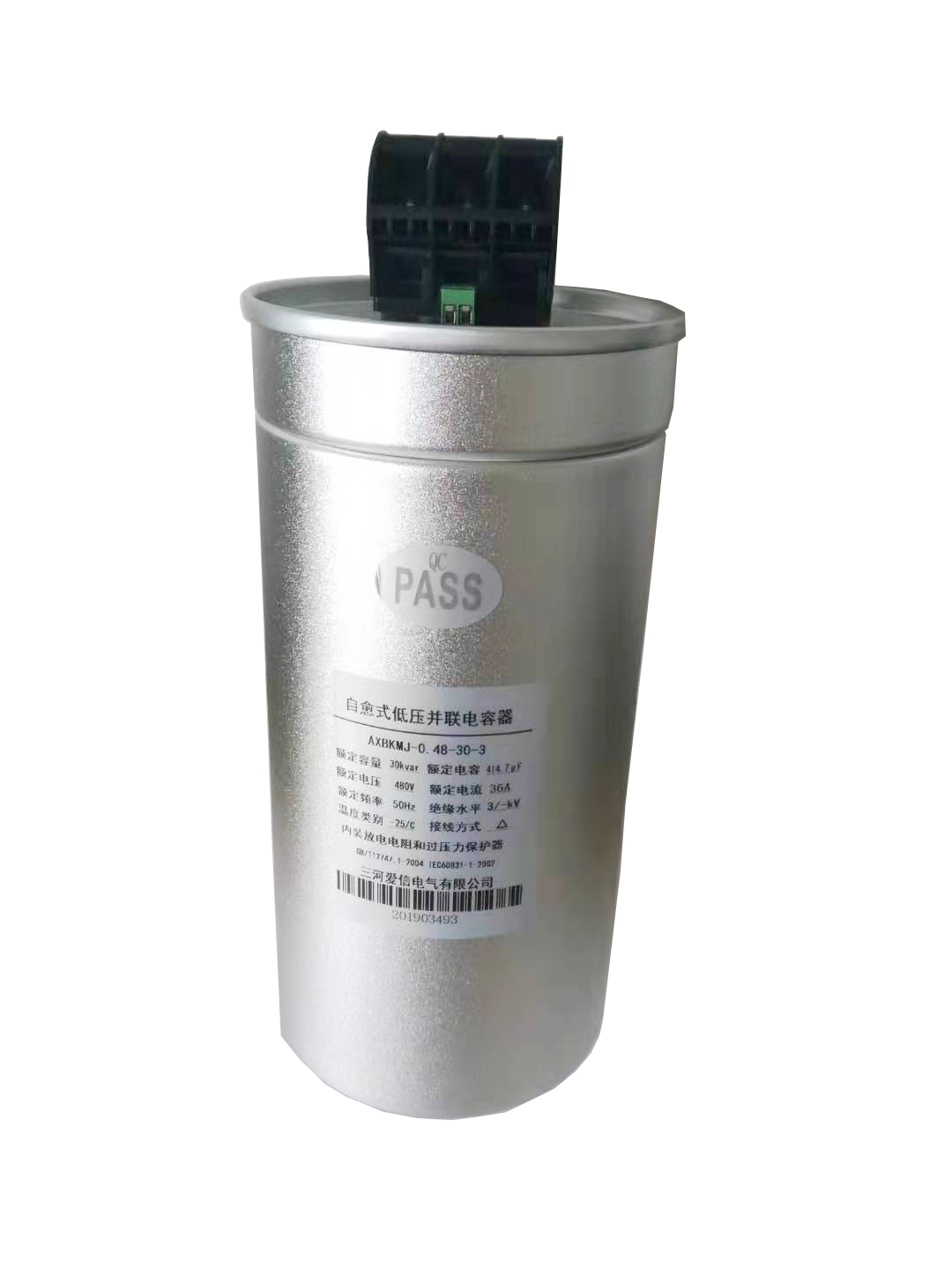

主要特點
1.特有工藝流程，保障了產品能夠適應較高的環境溫度和系統電壓波動較大的場所。 2.圓柱形陽極化處理鋁外殼，散熱快，溫升低，不生銹，采用進口聚丙烯膜自愈能力強。 3.配備放電電阻、二次溫度保護和內置過壓切斷裝置，延長電容器使用壽命。 4.引進高端先進卷繞生產線，充分保障產品的穩定性和優越性能。 5. 獨特的防觸電接線端子，ABS一次性成型，耐熱，阻燃，防腐蝕性能好。 6.根據客戶需求設計各種場合適用接線端子，靈活多樣，ISO管理標準。 |  |
運行條件
◆ 運行工作環境，高達55℃ ◆ 操作頻率，高達10000次/年 ◆ 含諧波時，耐受電流 1.5×In ◆ 海拔≤2000m | 技術亮點
◆ 防觸電接線端子，維護方便 ◆ 三重保護，放電電阻，二次溫度保護和內置過壓切斷裝置 ◆ 陽極化處理磨砂鋁外殼 ◆ 采用進口聚丙烯膜自愈能力強 ◆ 平均壽命高達170000小時 |
技術指標
損耗角正切值 DF≤0.001 額定容量kvar 5-50kvar 耐受電壓極間 工頻2.15Un.2s 最高允許過電壓 1.1Un 最高允許過電流 2 In（同時含諧波） 極對殼耐壓 額定電壓600V及以下產品施加電壓3.6kV、5s 絕緣性 極殼間: 500VDC/1min > 1000MQ 額定電壓 600V及以上產品施加電壓7.2kV、5s 自放電特性 斷開電源3min內,剩余電壓降至50V或以下 防護 IP20 保護功能 二次保護溫控開關、過壓切斷防爆、自愈防爆、防觸電接線端子 內部填充物 PU樹脂、充氣 | 產品型號及說明
AX①BKMJ②-480③-30④-3⑤ 說明: ①企業標識 ②產品系列代號(自愈式低壓并聯電力電容器) ③額定電壓(V) ④ 額定電容( kvar ) ⑤補償方式(3：三相共補,1：單相分補) |
二次保護裝置
電容器端子引出結構為大電流型，主要用于大容量的場合使用，最大可滿足35mm2導線使用。采用新型安全防爆結構，端子采用積木組合結構，其外觀更美觀精巧，產品內部為充氣結構。性能穩定可靠，具有極高的抗涌流能力，滿足高環保等級要求。
當系統由于電網諧波、過電壓使用等原因引起電容器超溫運行，該結構電容器將輸出以控制信號，切斷投切開關，進入超溫保護狀態，禁止電容器投入電網，直到環境降低到可接受范圍才能轉入工作狀態，延長電容器和電抗器串聯的失諧補償和調諧濾波系統中，可將多只電容器的二次保護電路串聯使用，避免由于一只或多只電容器失效引起的調諧振點偏離，而導致某次諧波電流放大，造成系統崩潰。將偶然失效的系統強制性退出工作狀態，直到妥善維修完成，防止事故的擴大。

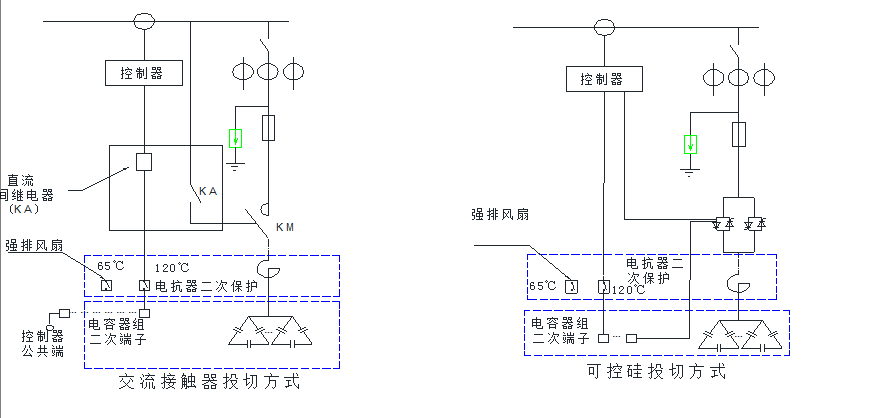

二次保護裝置接線圖

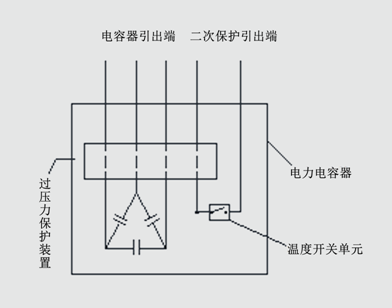

示意圖
使用提示
◆ 電容器在安裝時應保證有良好的通風環境，防止溫度過高，如安裝在通風不好的場所，應用風扇進行強制通風。

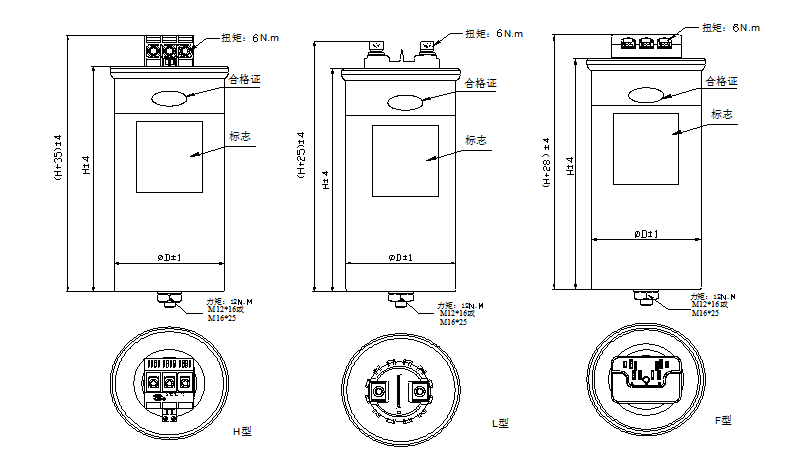

◆ 安裝時電容器之間應留有不小于30mm的距離，底部固定螺栓安裝扭力矩12N.m，接線端子安裝扭力矩6N.m。電容器頂部確保產品失效防爆變形空間不小于30mm。
◆ 電容器端子上的連接導線建議使用軟導線連接，不允許接雙線，保證接觸良好；
◆ 電容器安裝時要求安裝在柜內最下層，不宜混合安裝或置于電抗與可控硅等發熱產品的上層或同同層。
安全保護系統

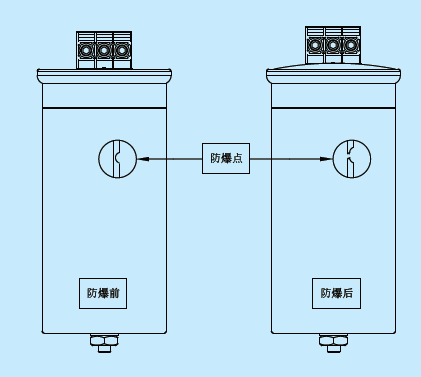

過電壓，過電流及速熔三重保護電容過熱，過載或臨近使用壽命期限時會產生大暈擊穿氣體，電容內的氣壓會迅速上升，從而會使帶有凹槽的保護裝置開啟，最大拉伸超過1cm即可拉斷，當電容瞬間承受極大電流沖擊時拉斷點也可熔斷保護。

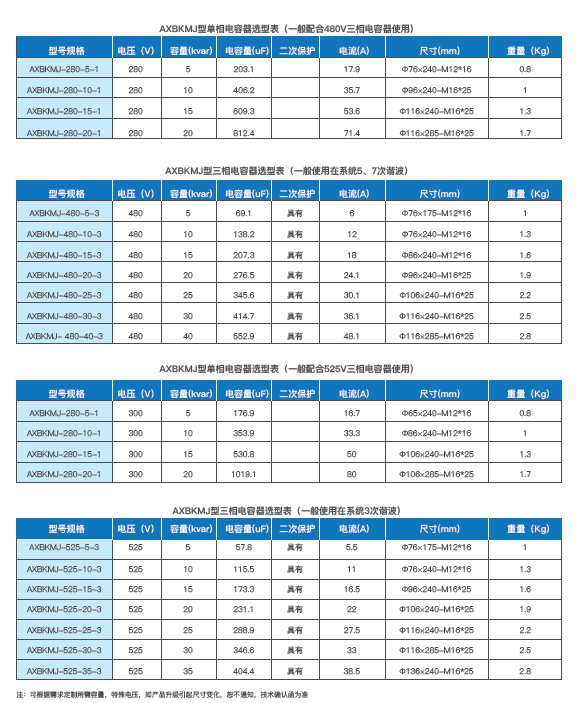

選型表
