主要特點
1.純干式結構，樹脂澆注，帶二次保護溫度控制開關。 2.采用優質硅鋼片，高絕緣等級繞組，產品低溫升，低損耗，低噪音，過載能力強。 3.采用真空加壓浸漆技術，使繞組和鐵芯牢固更完美結合，防腐性強，結構堅固。 4.主要用于高諧波或通道式濾波場合。 應用場合
電容器在無功補償回路中往往受到諧波電流、合閘涌流及過電壓的影響，造成電容器容易損壞，因此串聯一定比例的電抗器，用以抑制和吸收部分諧波，可以顯著提高供電系統的可靠性和穩定性，在很多情況下，如電網諧波含量大時，則必須串聯與電容配套的電抗器。 電抗器的作用
1.抑制諧波放大，并且濾除一定比例的諧波。 2.抑制投入電容器時的涌流，保護電容器及其它元器件。 3.經過精確搭配，與電容器串聯組成無源濾波器，可以精確濾除某次諧波。 |
|
技術指標
配套電容器額定電壓 280V,300V,480V,525V,690V 電抗器相數 單相，三相 配電容器使用電壓 300V、480V、525V 額定電感偏差 0~3% 電抗率 7% 、14% 三相電感平衡率 ±3% 三相電阻平衡率 ≤2% 耐溫等級 F級（155℃）、H級（180℃） 工頻耐壓 3KV/1min 線性度 額定工頻1.4~1.8倍電流下電感值與額定電感值之比，不低于95% 負載能力 額定工頻2In電流下能長期工作運行（包含系統諧波） 溫升 電流：In=45K，2In=75K 噪音 ≤40dB 執行標準 GB/T1094.6-2011、 IEC 60076-6 2007 安裝間距 ＞50mm | |
產品型號及說明
AX ①CKSG②-4.2③/480④-7%⑤ 說明: [1]企業標識 [2]產品系列代號(干式串聯電抗器) [3]電抗器容量 [4]額定電壓(V) [5]電抗率（7%，14%） | |

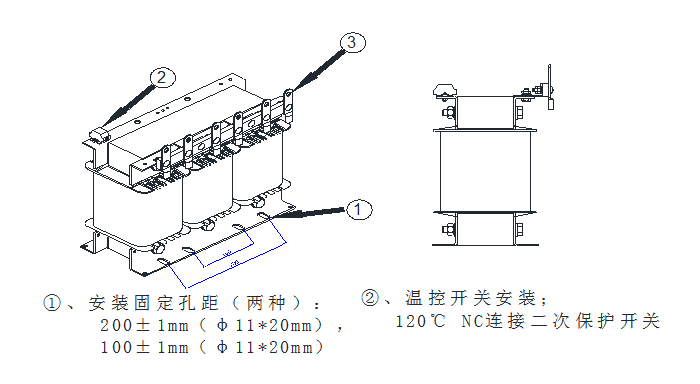

示意圖
