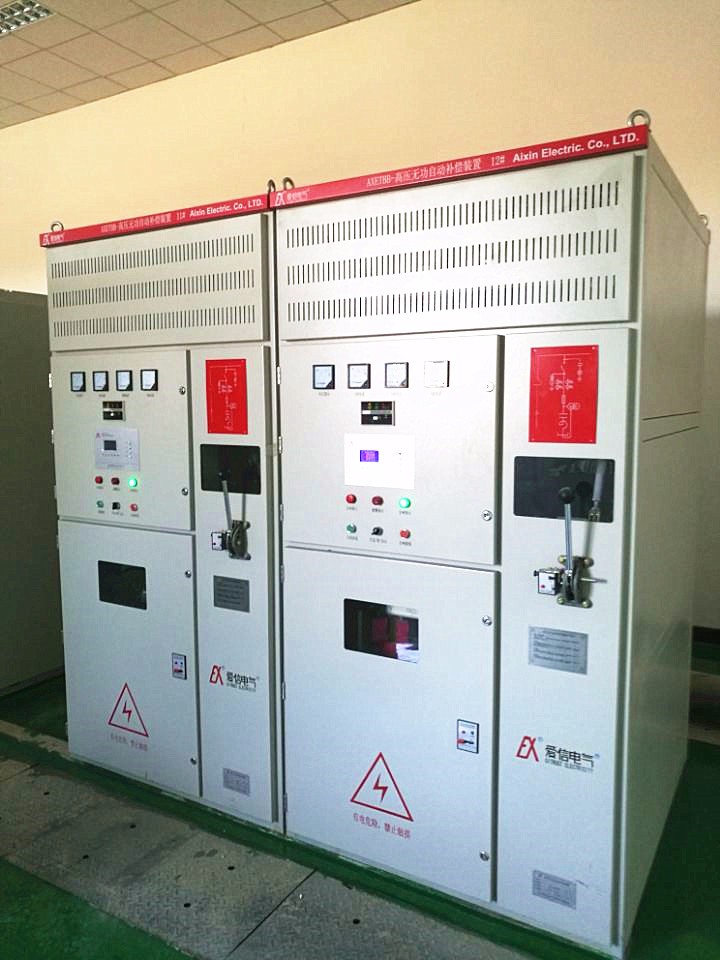

高壓無功自動補償裝置

高壓無功自動補償裝置

     高壓無功自動補償裝置是為提高3~10KV電網功率因數而設計的新一代節能產品，適用于負荷波動較大，功率因數需經常調節的變電站配電系統。本裝置通過對系統電壓，無功缺乏等參數的綜合測算，采用更具人性化的控制技術，自動進行分析，投切最佳補償容量的電容器組，實現對供電系統的功率因數自動跟蹤補償，使功率因數始終處于最佳狀態，達到降低網絡損耗，改善電網供電質量的目的。
技術特點：
1、電壓優先調節原則
當電網電壓高出最高設定值時，逐步切除電容器組，直至電壓合格為止。
當電網電壓低于最低設定值時，逐步投入電容器組，使母線電壓始終處于合格狀態。
2、無功自動補償功能
當電壓在標準范圍內時，無功欠補逐步投入電容器組；無功過補逐級切除電容器組，使系統處于不過壓，無功損耗最小。
3、智能控制功能
以最小的動作次數，獲得最高的合格率。在智能型的控制器中，根據用戶負荷狀況，預先輸入等容量投切或不等容量投切電容器組的信息，控制器經過計算，尋找最恰當?shù)慕M合方式，一次性投切電容器組，直接到位，較精確的滿足無功要求，實現就地平衡，避免發生“投切震蕩”。
4、自動手動功能
當系統需要手動推出電容器組時，應用手自動轉換，控制器則自動閉鎖該組電容器組的自動控制。
5、故障報警功能
當系統發生故障時，控制器發出聲光報警，并顯示故障部位和閉鎖出口。
6、綜合保護功能
每套裝置有開關保護（選配）、過壓、欠壓、過流（短路）和熔斷器過流保護、氧化鋅避雷器接地保護、速斷保護、開口三角電壓保護，零序繼電保護（選配）、雙星不平衡保護（選配）等?？蓪崿F(xiàn)“四遙”功能。
